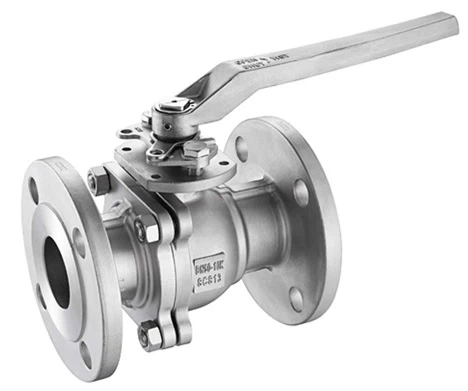

Zawór kulowy pływający API 6D

Zawory kulowe API 6D są produkowane zgodnie z API 6D. Zawór jest skonfigurowany w kutej, skręcanej, dwuczęściowej konstrukcji z dzielonymi korpusami o małej średnicy, odpowiedniej do warunków pracy przy średnim/niskim ciśnieniu. Charakteryzujące się prostą konstrukcją, gniazda zaworów są bezpośrednio wkładane do korpusu.
Ciśnienie przepływu w górę dociska swobodnie pływającą kulkę do gniazda w dół, co powoduje powstanie idealnego uszczelnienia bez przecieków.
Trzpień jest przymocowany u góry kuli i umożliwia otwieranie i zamykanie zaworu poprzez ruch o ćwierć obrotu.
Dobór materiałów jest w pełni dostosowywany do wymagań projektu klienta, a szereg unikalnych funkcji oferuje udoskonalone rozwiązanie techniczne, odpowiednie do agresywnego środowiska morskiego oraz płynów żrących i ściernych.

PROJEKT ZAWORU

Na podstawie API 6D

ZAKRES TEMPERATURY

-150 do 662 stopni F (-101 do 350 stopni )

ROZMIAR

NPS 1/2-6 (wysoka 15-150)

OCENA CIŚNIENIA

ASME 2500

TWARZĄ W TWARZ

Zgodnie z normą API 6D

POŁĄCZENIA KOŃCOWE

RF, RTJ zgodnie z B16.5 i B16.47
SW, spawane gniazdowo zgodnie z B16.11

PROJEKTOWANIE NADWOZIA

Kute/odlewane, skręcane, dwuczęściowe

PROJEKT SIEDZISKA

Miękkie lub metalowe siedzisko z napawaniem na kulce i siedzisku

CECHY

Uszczelnienia wtórne z czystego grafitu
Urządzenie antystatyczne
Trzpień antywybuchowy
Dwukierunkowe szczelne zamknięcie
Dostępne uszczelnienie trzonu o niskiej emisji ulotnej
Konfiguracja pierścieni uszczelniających typu O/Lip i grafitu

OPERATOR

Instrukcja: klucz lub przekładnia z blokadą

TESTY I CERTYFIKATY

Zgodność z API 6D, ISO 5208 i API 598, kontrola i testowanie
Ognioodporne i przetestowane zgodnie z normą API 6FA/607
Certyfikacja SIL 3 zgodnie z normą IEC61508
Emisja lotna zgodnie z normą ISO15848
Dyrektywa 2014/68/UE

Jak naprawić zawory kulowe pływające w przypadku awarii?

Gdy zawór kulowy pływający ulegnie awarii, proces naprawy wymaga skrupulatności i ostrożności. Oto kilka jasnych kroków i podsumowań w celach informacyjnych:

1. Diagnostyka usterek

· Sprawdź, czy nie ma wycieków: Najpierw sprawdź, czy zawór nie przecieka. Wycieki mogą pochodzić z uszczelek, między korpusem zaworu a pokrywą zaworu lub z innych połączeń.

· Sprawdź działanie: Spróbuj uruchomić zawór, aby sprawdzić, czy może się normalnie otwierać i zamykać. Zwróć uwagę, czy jest zablokowany lub czy nie działa płynnie.

· Zwrócić uwagę na stan zewnętrzny: sprawdzić, czy na zewnętrznej stronie zaworu nie ma uszkodzeń, korozji lub zanieczyszczeń.

2. Przygotowanie do demontażu

· Zamknij zawór: Upewnij się, że zawór jest całkowicie zamknięty i odłącz rurę.

· Przygotuj narzędzia: Przygotuj niezbędne narzędzia do demontażu, takie jak klucze, śrubokręty, uszczelniacze itp.

· Ochrona bezpieczeństwa: Aby zapewnić bezpieczeństwo, należy nosić odpowiedni sprzęt ochronny, taki jak rękawice, okulary ochronne itp.

3. Demontaż i kontrola

· Rozmontuj zawór: Postępuj zgodnie z instrukcjami demontażu i rozmontuj zawór krok po kroku. Uważaj, aby zachować wszystkie zdemontowane części do późniejszego ponownego montażu.

· Sprawdź uszczelkę: Sprawdź, czy uszczelka (np. pierścień uszczelniający) jest zużyta, postarzała lub uszkodzona. W razie potrzeby wymień uszczelkę na nową.

· Sprawdź kulkę i siedzisko: Sprawdź, czy nie ma śladów zużycia lub zarysowań między kulką a siedziskiem. W razie potrzeby napraw lub wymień.

· Sprawdź inne części: Sprawdź, czy trzonek zaworu, rdzeń zaworu i inne części nie są uszkodzone lub zużyte.

4. Naprawa i wymiana

· Wymień uszczelkę: Jeśli uszczelka jest uszkodzona, wymień ją na nową, używając odpowiedniego uszczelniacza. Upewnij się, że uszczelka jest prawidłowo i szczelnie zamontowana.

· Napraw lub wymień kulkę i siedzisko: Jeśli kulka i siedzisko są zużyte lub uszkodzone, napraw je lub wymień. Podczas naprawy zwróć uwagę na zachowanie płaskości i gładkości kuli i siedziska.

· Wymień inne części: Jeśli inne części są uszkodzone, wymień je na nowe w odpowiednim czasie.

5. Ponowny montaż i test

· Ponowny montaż: Ponownie zmontuj zawór krok po kroku w odwrotnej kolejności niż podczas demontażu. Upewnij się, że wszystkie części są prawidłowo zainstalowane.

· Przetestuj zawór: Podłącz ponownie rurociąg i przetestuj wydajność pracy i szczelność zaworu. Upewnij się, że zawór może się normalnie otwierać i zamykać i nie ma wycieków.

6. Środki ostrożności

Unikaj gwałtownej obsługi: Podczas demontażu i konserwacji unikaj gwałtownej obsługi, aby nie uszkodzić zaworu lub jego części.

Utrzymuj czystość: Podczas konserwacji utrzymuj zawór i jego części w czystości, aby zapobiec przedostawaniu się zanieczyszczeń do wnętrza zaworu.

Prawidłowy montaż: Podczas ponownego montażu należy upewnić się, że wszystkie części zostały zamontowane prawidłowo i postępować zgodnie z instrukcją montażu.

Postępując zgodnie z powyższymi krokami i środkami ostrożności, można skutecznie naprawić awarię zaworu kulowego pływającego i zapewnić jego normalne działanie. W razie potrzeby zaleca się skorzystanie z pomocy profesjonalnego personelu konserwacyjnego.
