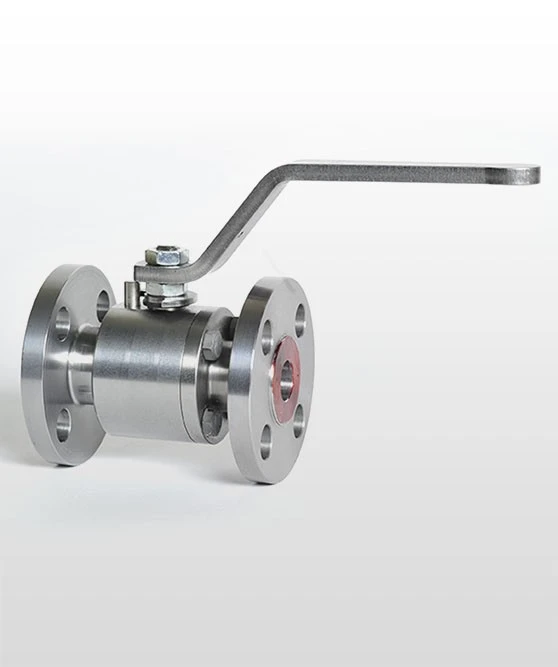

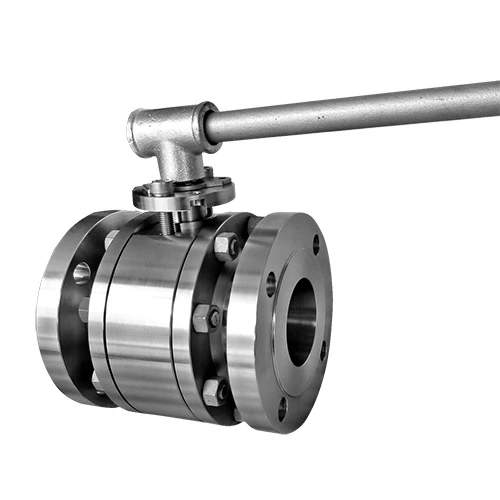

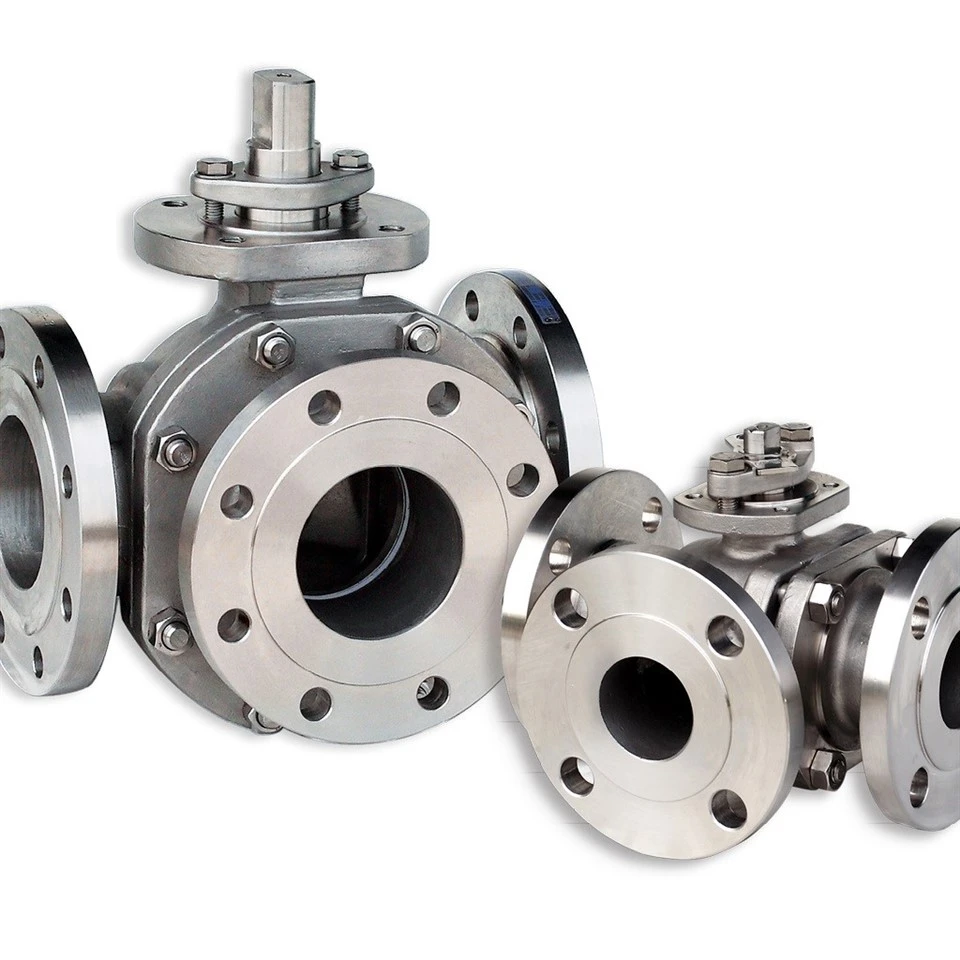

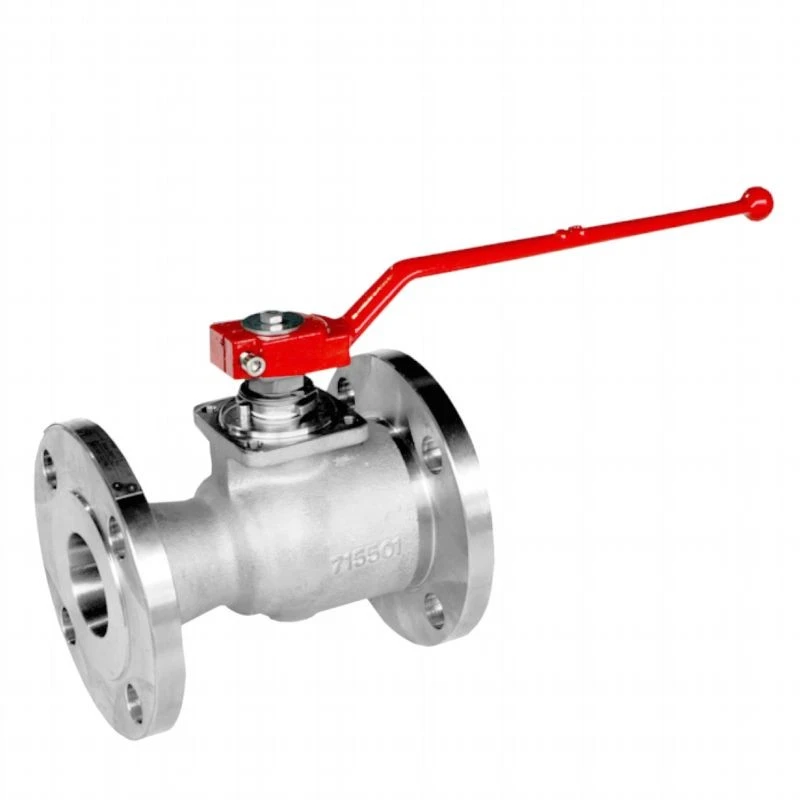

Zawór kulowy typu pływającego

Zawory kulowe typu pływającego są produkowane zgodnie z API 6D. Zawór jest skonfigurowany w kutej, skręcanej, dwuczęściowej konstrukcji z dzielonymi korpusami o małej średnicy, odpowiedniej do warunków pracy przy średnim/niskim ciśnieniu. Charakteryzujące się prostą konstrukcją, gniazda zaworów są bezpośrednio wkładane do korpusu.
Ciśnienie przepływu w górę dociska swobodnie pływającą kulkę do gniazda w dół, co powoduje powstanie idealnego uszczelnienia bez przecieków.
Trzpień jest przymocowany u góry kuli i umożliwia otwieranie i zamykanie zaworu poprzez ruch o ćwierć obrotu.
Dobór materiałów jest w pełni dostosowywany do wymagań projektu klienta, a szereg unikalnych funkcji oferuje udoskonalone rozwiązanie techniczne, odpowiednie do agresywnego środowiska morskiego oraz płynów żrących i ściernych.

PROJEKT ZAWORU

Na podstawie API 6D

ZAKRES TEMPERATURY

-150 do 662 stopni F (-101 do 350 stopni )

ROZMIAR

NPS 1/2-6 (wysoka 15-150)

OCENA CIŚNIENIA

ASME 2500

TWARZĄ W TWARZ

Zgodnie z normą API 6D

POŁĄCZENIA KOŃCOWE

RF, RTJ zgodnie z B16.5 i B16.47
SW, spawane gniazdowo zgodnie z B16.11

PROJEKTOWANIE NADWOZIA

Kute/odlewane, skręcane, dwuczęściowe

PROJEKT SIEDZISKA

Miękkie lub metalowe siedzisko z napawaniem na kulce i siedzisku

CECHY

Uszczelnienia wtórne z czystego grafitu
Urządzenie antystatyczne
Trzpień antywybuchowy
Dwukierunkowe szczelne zamknięcie
Dostępne uszczelnienie trzonu o niskiej emisji ulotnej
Konfiguracja pierścieni uszczelniających typu O/Lip i grafitu

OPERATOR

Instrukcja: klucz lub przekładnia z blokadą

TESTY I CERTYFIKATY

Zgodność z API 6D, ISO 5208 i API 598, kontrola i testowanie
Ognioodporne i przetestowane zgodnie z normą API 6FA/607
Certyfikacja SIL 3 zgodnie z normą IEC61508
Emisja lotna zgodnie z normą ISO15848
Dyrektywa 2014/68/UE

Jakie są wady zaworów kulowych pływających?

Do wad zaworów kulowych pływających zalicza się przede wszystkim następujące aspekty:

Łatwe do noszenia:

Ze względu na unoszenie się kuli na gnieździe zaworu, tarcie między kulą a gniazdem zaworu jest duże, co łatwo powoduje zużycie i wycieki. To zużycie nie tylko wpływa na wydajność uszczelnienia zaworu, ale również może skrócić jego żywotność.,

Nie nadaje się do pracy w środowisku o wysokiej temperaturze i wysokim ciśnieniu:

Ze względu na ograniczenia materiałowe powierzchni uszczelniającej między kulą a gniazdem zaworu, zawory kulowe pływające nie nadają się na ogół do pracy w środowiskach o wysokiej temperaturze i wysokim ciśnieniu. W wysokiej temperaturze i wysokim ciśnieniu materiał uszczelniający może ulec uszkodzeniu, powodując nieszczelność zaworu.

Złożona struktura:

Struktura zaworu kulowego pływającego jest stosunkowo skomplikowana, co zwiększa trudność produkcji i konserwacji. Skomplikowana struktura może prowadzić do wyższych kosztów produkcji i dłuższego czasu konserwacji.

Trudna instalacja i konserwacja:

Ze względu na cechy konstrukcyjne zaworu kulowego pływającego, jego instalacja i proces konserwacji są stosunkowo skomplikowane i wymagają profesjonalnej obsługi. Zwiększa to koszty instalacji i konserwacji i może mieć wpływ na normalną pracę linii produkcyjnej.

Kula przenosi duże obciążenie czynnika roboczego:

Obciążenie czynnika roboczego przenoszonego przez kulę w pływającym zaworze kulowym będzie oddziaływać na pierścień uszczelniający znajdujący się poniżej, co może powodować nierównomierne działanie siły na pierścień uszczelniający i wpływać na wydajność uszczelnienia. Gdy średnica zaworu zasuwowego pozostaje niezmieniona, im większe jest nominalne ciśnienie zaworu zasuwowego, tym większe jest obciążenie czynnika roboczego na kulę; gdy nominalne ciśnienie zaworu jest stałe, im większa jest średnica zaworu zasuwowego, tym większe jest obciążenie czynnika roboczego na kulę.

Okres użytkowania nie jest tak długi jak w przypadku stałego zaworu kulowego: Zawory kulowe pływające są wciąż na stosunkowo nowym etapie rozwoju, a ich okres użytkowania nie jest tak długi jak stałych zaworów kulowych. Ponadto koszt produkcji zaworów kulowych pływających może być również wyższy.

Duży opór przepływu: Konstrukcja niektórych zaworów kulowych pływających (np. zaworów przelotowych) może powodować duży opór przepływu, co wpływa na wydajność użytkowania i zwiększa zużycie energii.

Podsumowując, chociaż zawory kulowe pływające mają wiele zalet, mają również pewne oczywiste wady. Wybierając zawór, należy rozważyć i wybrać zgodnie ze specyficznymi scenariuszami zastosowań i potrzebami.
