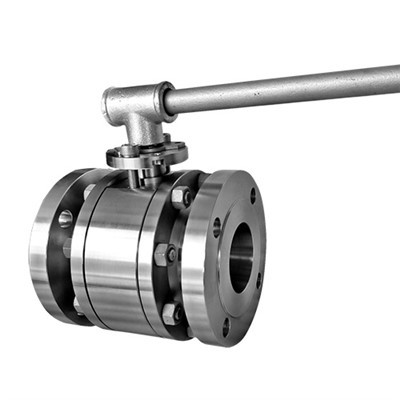

Zawór kulowy pływający ze staliwa

Zawory kulowe pływające ze staliwa są produkowane zgodnie z API 6D. Zawór jest skonfigurowany w kutej, skręcanej, dwuczęściowej konstrukcji z dzielonymi korpusami o małej średnicy, odpowiedniej do warunków pracy przy średnim/niskim ciśnieniu. Charakteryzujące się prostą konstrukcją, gniazda zaworów są bezpośrednio wkładane do korpusu.
Ciśnienie przepływu w górę dociska swobodnie pływającą kulkę do gniazda w dół, co powoduje powstanie idealnego uszczelnienia bez przecieków.
Trzpień jest przymocowany u góry kuli i umożliwia otwieranie i zamykanie zaworu poprzez ruch o ćwierć obrotu.
Dobór materiałów jest w pełni dostosowywany do wymagań projektu klienta, a szereg unikalnych funkcji oferuje udoskonalone rozwiązanie techniczne, odpowiednie do agresywnego środowiska morskiego oraz płynów żrących i ściernych.

PROJEKT ZAWORU

Na podstawie API 6D

ZAKRES TEMPERATURY

-150 do 662 stopni F (-101 do 350 stopni )

ROZMIAR

NPS 1/2-6 (wysoka 15-150)

OCENA CIŚNIENIA

ASME 2500

TWARZĄ W TWARZ

Zgodnie z normą API 6D

POŁĄCZENIA KOŃCOWE

RF, RTJ zgodnie z B16.5 i B16.47
SW, spawane gniazdowo zgodnie z B16.11

PROJEKTOWANIE NADWOZIA

Odlew skręcany dwuczęściowy

PROJEKT SIEDZISKA

Miękkie lub metalowe siedzisko z napawaniem na kulce i siedzisku

CECHY

Uszczelnienia wtórne z czystego grafitu
Urządzenie antystatyczne
Trzpień antywybuchowy
Dwukierunkowe szczelne zamknięcie
Dostępne uszczelnienie trzonu o niskiej emisji ulotnej
Konfiguracja pierścieni uszczelniających typu O/Lip i grafitu

OPERATOR

Instrukcja: klucz lub przekładnia z blokadą

TESTY I CERTYFIKATY

Zgodność z API 6D, ISO 5208 i API 598, kontrola i testowanie
Ognioodporne i przetestowane zgodnie z normą API 6FA/607
Certyfikacja SIL 3 zgodnie z normą IEC61508
Emisja lotna zgodnie z normą ISO15848
Dyrektywa 2014/68/UE

Jak ciecz przepływa przez zawór kulowy pływający?

Kiedy płyn przepływa przez zawór kulowy pływający, proces można podsumować w następujących krokach:

Stan otwarty:

Kula znajduje się w określonej pozycji, w której otwór przelotowy kuli jest całkowicie wyrównany z otworem kanału korpusu zaworu.

W tym momencie płyn może wpłynąć przez wlot korpusu zaworu, przepłynąć przez otwór przelotowy kuli i wypłynąć przez wylot korpusu zaworu, umożliwiając tym samym swobodny przepływ płynu.

Pozycja piłki:

Kula nie jest podparta na wałku podporowym, lecz jedynie na dwóch gniazdach zaworów, a trzpień zaworu jest ruchomo połączony z kulą, dzięki czemu kula znajduje się w stanie „pływającym”.

Za pomocą uchwytu (lub innego urządzenia napędowego) napędzającego trzpień zaworu, kula może swobodnie obracać się między dwoma gniazdami zaworu.

Stan zamknięty:

Gdy zachodzi potrzeba zamknięcia zaworu, kulę obraca się o 90 stopni, tak aby otwór przelotowy kuli był prostopadły do ​​otworu kanałowego korpusu zaworu.

W tym momencie pod wpływem ciśnienia płynu kula zostaje wciśnięta w gniazdo zaworu po stronie wylotowej zaworu, blokując w ten sposób przepływ płynu.

Ponieważ otwór przelotowy kuli jest prostopadły do ​​otworu kanałowego korpusu zaworu, płyn nie może przepływać z wlotu do wylotu, co powoduje odcięcie przepływu płynu.

Skuteczność uszczelnienia:

Skuteczność uszczelnienia zaworu kulowego pływającego zależy głównie od ścisłego dopasowania kuli do gniazda zaworu.

Ciśnienie nad piłką ściśle wiąże piłkę ze współrzędnymi, zwiększając efekt uszczelnienia.

Taka konstrukcja gwarantuje zachowanie dobrej skuteczności uszczelnienia nawet przy wysokim ciśnieniu płynu.

Kontrola przepływu:

Konstrukcja zaworu kulowego pływającego umożliwia kontrolowanie przepływu cieczy poprzez obrót kuli.

Gdy kula jest częściowo otwarta, płyn może przepływać przez częściowo zachodzący na siebie obszar między otworem przelotowym kuli a otworem kanału korpusu zaworu, umożliwiając w ten sposób regulację przepływu.

Cechy konstrukcyjne:

Zawór kulowy pływający charakteryzuje się prostą konstrukcją, wygodą produkcji i niskim kosztem.

Konstrukcja kuli bez wału podporowego pozwala kuli swobodnie unosić się w cieczy, co pozwala na precyzyjną kontrolę kierunku przepływu cieczy.

Podsumowując, gdy płyn przepływa przez zawór kulowy pływający, najpierw wchodzi przez wlot korpusu zaworu, następnie przechodzi przez otwór przelotowy kuli (w stanie otwartym) i na końcu wypływa z wylotu korpusu zaworu. Obracając kulę, można kontrolować kierunek przepływu i wielkość przepływu cieczy. Zawór kulowy pływający ma dobre właściwości uszczelniające i może utrzymywać stabilną wydajność w różnych warunkach pracy.
